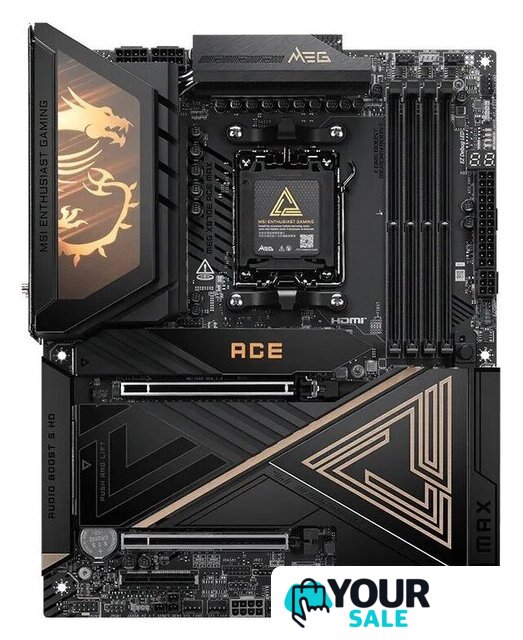

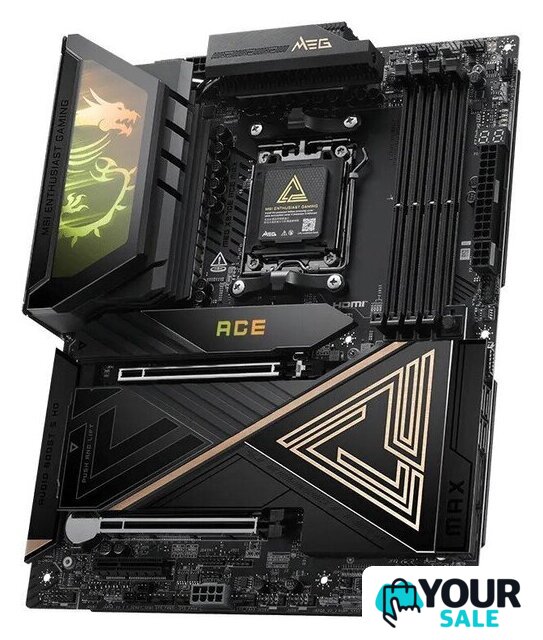

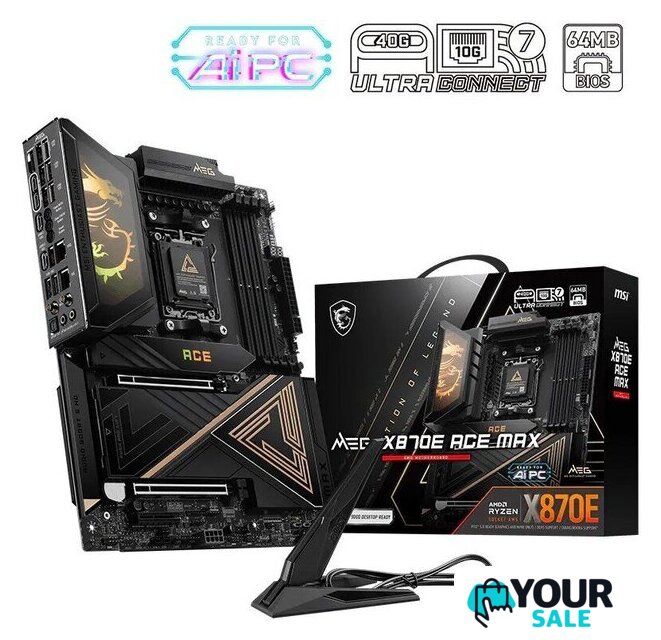

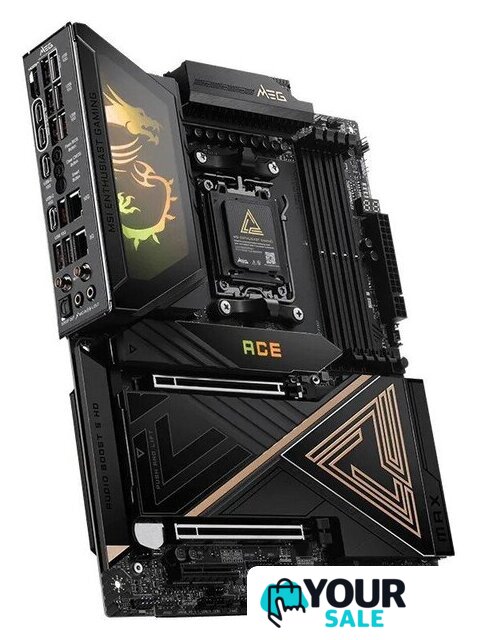

Материнская плата MSI MEG X870E Ace Max

Характеристики MSI MEG X870E Ace Max

Общая информация

• Дата выхода на рынок: 2025 г.

Технические характеристики

• Поддержка процессоров: AMD
• Поддержка поколений процессоров: AMD 9000, AMD 8000, AMD 7000
• Встроенный процессор: нет
• Сокет: AM5
• Чипсет: AMD X870E
• Количество фаз питания: 18+2+1
• Охлаждение фаз питания: есть
• Форм-фактор: ATX
• Цвет: черный
• Подсветка: есть

Память

• Тип памяти: DDR5, DDR5 CUDIMM
• Количество слотов памяти: 4
• Максимальный объём памяти: 256GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 9 000 МГц
• Дополнительные характеристики ОЗУ: поддержка DDR5 UDIMM, максимальный объем памяти 256GB, поддержка планок памяти с частотами до 9000 - 5600 МГц OC / 5600 - 4800 МГц JEDEC, максимальная частота в режиме оверклокинга:1DPC 1R - макс. скорость до 8400+ МГц; 1DPC 2R - макс. скорость до 6400+ МГц; 2DPC 1R - макс. скорость до 6400+ МГц; 2DPC 2R - макс. скорость до 6400+ МГц, стабильная работа ОЗУ на частотах заявленных по стандартам AMD POR и JEDEC, поддержка разгона оперативной памяти, поддержка AMD EXtended Profiles for Overclocking (AMD EXPO), поддержка non-ECC небуферизованных планок памяти, поддержка CUDIMM только в режиме обхода драйвера тактовой частоты, слоты DIMM на этой материнской плате оснащены защелками только с одной стороны

Слоты расширения

• Версия PCI Express: 5.0
• Всего PCI Express x16: 2
• Всего PCI Express x1: нет
• Всего PCI Express x4: 1
• Всего PCI Express x8: нет
• High Power Card Edge (HPCE): нет
• Дополнительные характеристики PCI: разъем PCI_E1, PCI Express x16, режим работы PCIe 5.0 x16 на ЦП, разъем PCI_E2, PCI Express x16, режим работы PCIe 5.0 x8 на ЦП, разъем PCI_E3, PCI Express x4, режим работы PCIe 5.0 x4 на ЦП, PCI_E1 и PCI_E2:поддержка до PCIe 5.0 x16/x0 или x8/x8 (для процессоров Ryzen 9000/7000); поддержка до PCIe 4.0 x8/x0 (для процессоров Ryzen 8700/8600/8400); поддержка до PCIe 4.0 x4/x0 (для процессоров Ryzen 8500/8300), PCI_E3 и M.2_1 делят пропускную способность:M.2_1 будет работать в режиме x2 при установке устройства в разъем PCI_E3; вы можете переключить режим работы PCI_E3 на x4 в BIOS, но это сделает недоступным слот M.2_1, поддержка ручной настройки режимов работы в BIOS

Интерфейсы накопителей

• M.2: 5
• Спецификации накопителей: M.2_1 на ЦП:поддержка до PCIe 5.0 x4, тип 2280/2260, M.2_2 на ЦП:поддержка до PCIe 5.0 x4, тип 2280/2260, M.2_3 на чипсете:поддержка до PCIe 4.0 x4, тип 22110/2280, M.2_4 на чипсете:поддержка до PCIe 4.0 x4, тип 2280/2260, M.2_5 на чипсете:поддержка до PCIe 4.0 x4, тип 2280, M.2_1:поддержка до PCIe 5.0 x4 (для процессоров Ryzen 9000/7000); поддержка до PCIe 4.0 x4 (для процессоров Ryzen 8000), M.2_2:поддержка до PCIe 4.0 x4 (для процессоров Ryzen 8700/8600/8400); слот будет недоступен при использовании процессоров Ryzen 8500/8300, M.2_1 и PCI_E3 делят пропускную способность:M.2_1 будет работать в режиме x2 при установке устройства в разъем PCI_E3; вы можете переключить режим работы M.2_1 на x4 в BIOS, но это сделает недоступным разъем PCI_E3, USB 40Gbps Type-C порты и M.2_2 делят пропускную способность:USB 40Gbps Type-C порты будут работать в режиме x2 при установке устройства в M.2_2; вы можете переключить режим работы M.2_2 на x4 в BIOS, но это сделает недоступными порты USB 40Gbps Type-C
• SATA 3.0: 4
• RAID: 0, 1, 5, 10 - M.2 (NVMe)/0, 1, 10 - SATA

Сеть и связь

• Слот для модуля Wi-Fi: PCIe
• Wi-Fi: 802.11be (Wi-Fi 7)
• Bluetooth: 5.4
• Ethernet: 1x5 Гбит/с + 1x10 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: есть
• Поддержка SLi/CrossFire: нет
• Встроенный звук: Realtek ALC4082
• Звуковая схема: 7.1

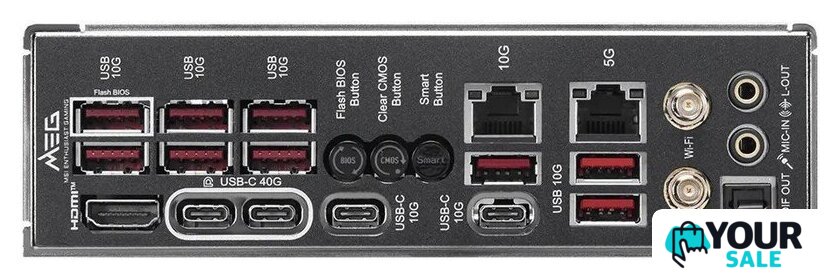

Разъемы на задней панели

• USB 2.0: нет
• USB 3.2 Gen1 Type-A (5 Гбит/с): нет
• USB 3.2 Gen2 Type-A (10 Гбит/с): 9
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 2
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• USB4 (до 40 Гбит/с): 2
• USB-C (Thunderbolt 3): нет
• USB-C (Thunderbolt 4): нет
• USB-C (Thunderbolt 5): нет
• Цифровой выход S/PDIF: 1
• Аудио (3.5 мм jack): 2
• COM: нет
• LPT: нет
• PS/2: нет
• DisplayPort: нет
• mini DisplayPort: нет
• VGA (D-Sub): нет
• DVI: нет
• HDMI: 1
• Версия HDMI: 2.1

Внутренние разъемы

• USB 2.0: 4
• USB 3.2 Gen1 Type-A (5 Гбит/с): 4
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): 1
• Thunderbolt 3: нет
• Thunderbolt 4: нет
• Thunderbolt 5: нет
• Цифровой выход S/PDIF: нет
• COM: нет
• LPT: нет
• HDMI: нет
• Разъемы для вентилятора ЦП: 1
• Разъемы для СЖО: 2
• Разъемы для корпусных вентиляторов: 5
• Разъемы для подсветки ARGB 5В: 3
• Разъемы для подсветки RGB 12В: 1
• Разъемы с обратной стороны (BTF): нет
• Описание внутренних разъемов: 1x основной 24-контактный разъем питания (ATX_PWR), 2x 8-контактных разъема питания процессора (CPU_PWR), 1x 8-контактный разъем питания PCIe (PCIE_PWR), 1x разъем для фронтального порта Type-C быстрой зарядки (PD_PWR1), 1x CPU Fan, 2x Combo Fan (Pump_Sys Fan), 5x System Fan, 1x EZ Conn-header (JAF_2), 2x разъема для фронтальной панели (JFP), 1x разъем защиты корпуса (JCI), 1x разъем датчика потока воды, 1x разъем фронтального аудио (JAUD), 2x разъема датчиков температуры (T_SEN), 1x разъем контроллера настройки (JDASH), 3x разъема адресуемой ARGB V2 подсветки (JARGB_V2), 1x разъем RGB подсветки (JRGB), 1x разъем TPM (поддержка TPM 2.0), V-check point, 2x Direct OC Jumper (JBCLK), 4x порта USB 2.0, 4x порта USB 5 Гбит/с Type-A, 1x порт USB 20 Гбит/с Type-C

Габариты

• Длина: 304.8 мм
• Ширина: 243.84 мм

Комплектация

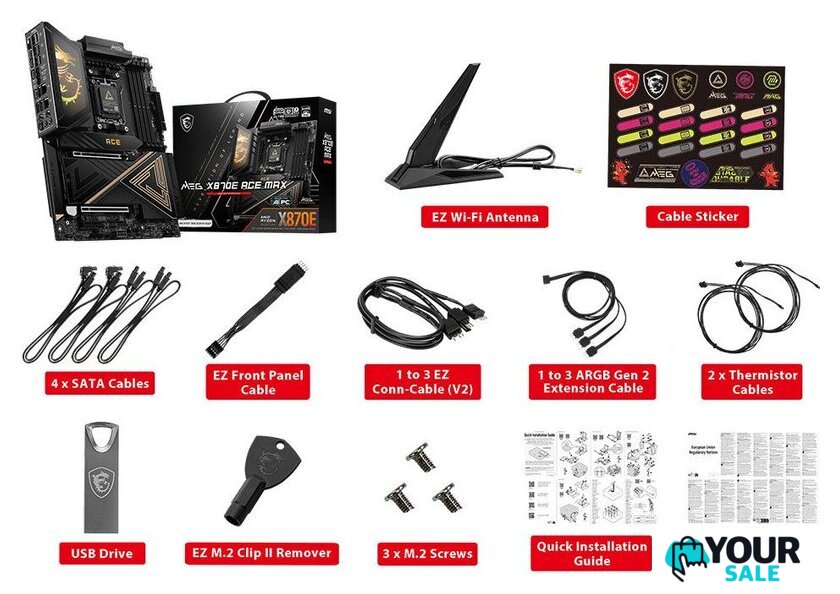

• Комплектация: - кабель SATA 4 шт, - EZ Wi-Fi антенна, - EZ кабель передней панели, - 1-3 EZ кабель, - 2 кабеля термистора, - 3 винта EZ M.2 Clip II, - EZ M.2 Clip II экстрактор, - USB накопитель, - набор стикеров, - документация
