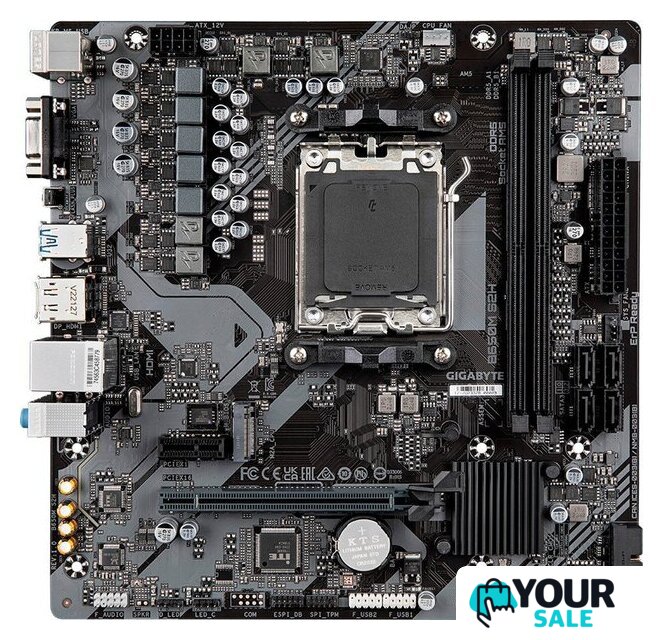

Материнская плата Gigabyte B650M S2H (rev. 1.2)

Характеристики Gigabyte B650M S2H (rev. 1.2)

Общая информация

• Дата выхода на рынок: 2024 г.

Технические характеристики

• Поддержка процессоров: AMD
• Поддержка поколений процессоров: AMD 9000, AMD 8000, AMD 7000
• Сокет: AM5
• Чипсет: AMD B650
• Количество фаз питания: 5+2+2
• Охлаждение фаз питания: нет
• Форм-фактор: mATX
• Подсветка: нет

Память

• Тип памяти: DDR5
• Количество слотов памяти: 2
• Максимальный объём памяти: 128GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 7 200 МГц
• Дополнительные характеристики ОЗУ: Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16Поддержка на аппаратном уровне функционала AMD EXtended Profiles (AMD EXPO™) и Extreme Memory Profile (XMP) для ОЗУ модулей в режиме Overclocking

Слоты расширения

• Версия PCI Express: 4.0
• Всего PCI Express x16: 1
• Всего PCI Express x1: 1
• Всего PCI Express x4: нет
• Всего PCI Express x8: нет
• PCI: нет
• Дополнительные характеристики PCI: 1 разъем PCI Express x16 (PCIEX16), реализован средствами PCIe-линий ЦП:- Для платформ на базе ЦП AMD Ryzen™ 7000 серии, режим работы PCIe 4.0 x16- Для платформ на базе ЦП AMD Ryzen™ 8000 Phoenix 1 серии, режим работы PCIe 4.0 x8- Для платформ на базе ЦП AMD Ryzen™ 8000 Phoenix 2 серии, режим работы PCIe 4.0 x4* Разъем PCIEX16 предусматривает возможность установки графической платы или твердотельного NVMe накопителя. Если видеоподсистема ПК представлена только одной графической платой, ее необходимо установить в разъем PCIEX16.PCIe-линии чипсета1 x PCI Express x1 slot, supporting PCIe 3.0 and running at x1 (PCIEX1)

Интерфейсы накопителей

• M.2: 1
• Спецификации накопителей: PCIe-линии ЦП1 x разъем M.2, ключ M, тип 2580/2280Для платформ на базе ЦП AMD Ryzen™ 7000 серии, режим работы SSD PCIe 4.0 x4/x2Для платформ на базе ЦП AMD Ryzen™ 8000 Phoenix 1 серии, режим работы SSD PCIe 4.0 x4/x2Для платформ на базе AMD Ryzen™ 8000 Phoenix 2 серии, режим работы SSD PCIe 4.0 x4/x2PCIe-линии чипсета4 разъема SATA 6 Гбит/с
• SATA 3.0: 4
• RAID: NVMe 0/1/10; SATA 0/1/10

Сеть и связь

• Слот для модуля Wi-Fi: нет
• Wi-Fi: нет
• Bluetooth: нет
• Ethernet: 1x 1 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: есть
• Поддержка SLi/CrossFire: нет
• Встроенный звук: есть
• Звуковая схема: 7.1

Разъемы на задней панели

• USB 2.0: 4
• USB 3.2 Gen1 Type-A (5 Гбит/с): 2
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• USB4 (до 40 Гбит/с): нет
• USB-C (Thunderbolt 3): нет
• USB-C (Thunderbolt 4): нет
• Цифровой выход S/PDIF: нет
• Аудио (3.5 мм jack): 3
• COM: нет
• LPT: нет
• PS/2: 1
• DisplayPort: 1
• mini DisplayPort: нет
• VGA (D-Sub): 1
• DVI: нет
• HDMI: 1

Внутренние разъемы

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• Thunderbolt 3: нет
• Thunderbolt 4: нет
• Цифровой выход S/PDIF: нет
• COM: нет
• LPT: нет
• Разъемы для вентилятора ЦП: 1
• Разъемы для СЖО: нет
• Разъемы для корпусных вентиляторов: 2
• Разъемы для подсветки ARGB 5В: 1
• Разъемы для подсветки RGB 12В: 1
• Описание внутренних разъемов: 24-контактный ATX-разъем питания8-контактный разъем питания ATX 12 ВРазъем для вентилятора ЦП2 разъема для системных вентиляторов1 разъем для адресуемых светодиодных линеек1 разъем для подключения RGB LED-линеек1 разъем M.2 Socket 34 SATA-разъема 6 Гбит/сГруппа разъемов фронтальной панели1 колодка для подключения аудиоразъема на передней панели1 разъем для подключения портов USB 3.2 Gen 12 разъема для подключения портов USB 2.0/1.1Разъем для подключения модуля Trusted Platform Module (для модуля GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 / только для модуля GC-TPM2.0 SPI V2)* Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион)Перемычка для возврата настроек CMOS в состояние

Габариты

• Длина: 230 мм
• Ширина: 225 мм
